碳化硅(SiC)，顧名思義，是由碳元素和硅元素組成的一種半導體材料。通常，市場上大多見到的半導體芯片等基本都以硅為主要原材料。而碳化硅(SiC)能用來做半導體材料，主要是其具有耐高溫、耐高頻、耐高壓的特性。

極高的硬度與耐磨性：其莫氏硬度高達9.5，僅次于金剛石。這使得它成為制造耐磨部件、切削工具和防彈裝甲的理想材料。

優異的熱穩定性：碳化硅在高溫下不會軟化或熔化（常壓下的分解溫度高達2700°C以上），能長期在1600°C以上的環境中保持其機械強度和形狀。

出色的熱導率：其熱導率范圍為120-490W/（m·K），遠高于大多數金屬和陶瓷材料，這意味著它能極快地將熱量傳遞出去，是制造散熱器、高溫熱交換器的絕佳選擇。

寬禁帶半導體特性：SiC的禁帶寬度為3.2eV，這是碳化硅作為“第三代半導體”材料的根本原因。與傳統的硅半導體相比，它的“禁帶寬度”更大。

良好的化學惰性：其共價鍵占比高達88%，標準生成自由能（-65.3 kJ/mol）顯著低于金屬氧化物，因此具有極強的化學穩定性。在含硫潤滑劑等腐蝕性介質中，其表面僅生成2-3 nm的非晶SiO?鈍化層，有效阻隔腐蝕介質侵入。

一、碳化硅制品的制備與燒結的核心作用

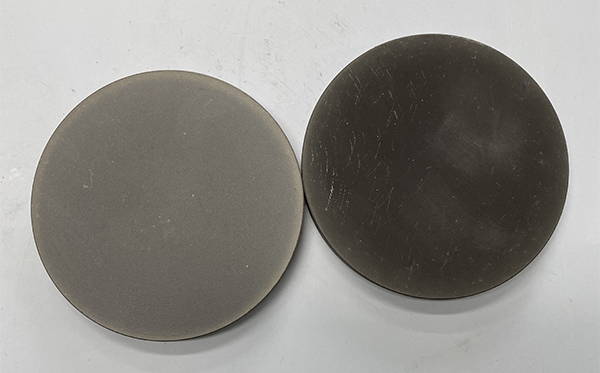

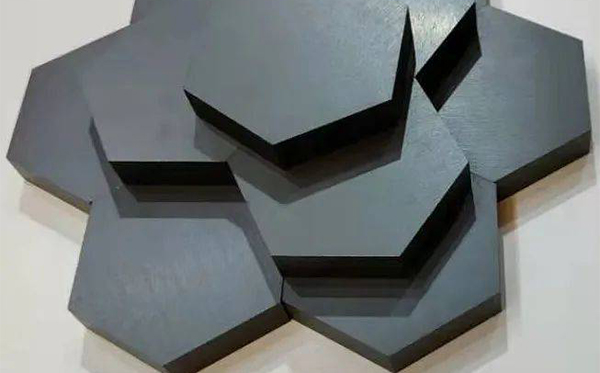

要將碳化硅粉末變成具有實用價值的致密部件（如半導體晶圓托盤、輥棒、噴嘴、防彈陶瓷等），必須經過一道至關重要的工序——燒結。

燒結是在高溫下，使粉末顆粒之間通過物質遷移形成冶金結合，從而獲得高密度、高強度產品的過程。由于碳化硅的強共價鍵特性，其原子擴散速率極低，通常需要在極高溫度（超過2000°C）下才能實現致密化。

在這個過程中，真空燒結爐扮演了無可替代的角色。它提供了一個極其潔凈、無氧且溫度高度可控的環境，這對于制備高性能、無污染的碳化硅陶瓷至關重要。

二、碳化硅真空燒結爐的特征與技術要求

碳化硅真空燒結爐，并非普通的高溫爐，它是多項技術的集成體現。其核心特征與技術難點包括：

1、極高的最高工作溫度：必須能夠穩定達到并維持碳化硅燒結所需的超高溫環境。

2、先進的加熱系統與隔熱設計：通常采用石墨發熱體和高性能碳氈/硬氈隔熱屏，以確保爐內溫度均勻性，并實現高效的升降溫控制。

3、優異的真空系統：需要配置高性能的真空泵組，能在整個工藝過程中維持穩定的高真空度，有效排除爐內雜質氣體，防止產品在高溫下被氧化。

4、精準的溫度控制：需要配備精密的多區控溫系統和可靠的測溫裝置（如紅外測溫或鎢錸熱電偶），確保產品受熱均勻，工藝重復性好。

5、材料兼容性：爐內所有與高溫和真空接觸的材料，都必須能耐受高溫、且自身揮發物極少，避免對燒結中的碳化硅產品造成污染。

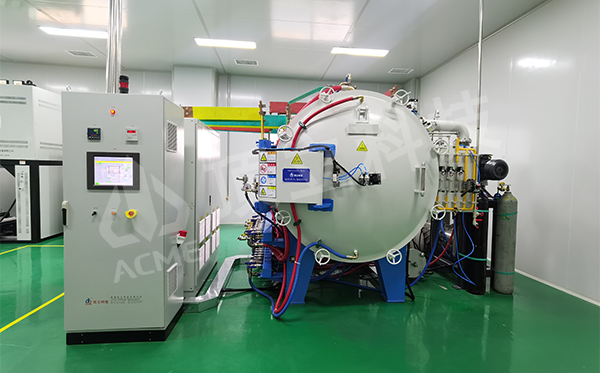

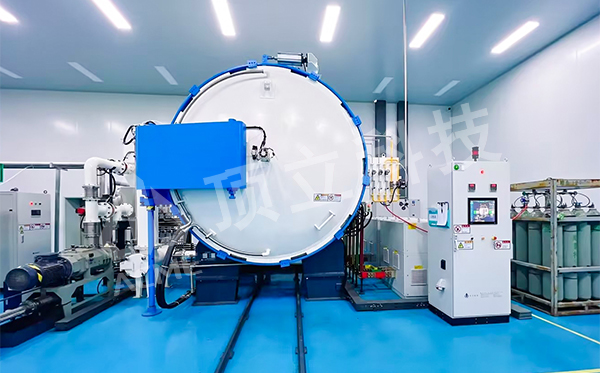

在國內熱工裝備領域，頂立科技是知名的供應商之一。開發的碳化硅真空燒結爐，是針對碳化硅陶瓷材料特性而設計的專業化設備。

該型設備通常體現了上述的技術特征，其設計重點在于：

爐體結構：采用成熟的雙層水冷結構，確保設備運行的安全性與外殼低溫。

溫場均勻性：通過發熱體與隔熱層的精心設計和布局，致力于在有效均溫區內實現極小的溫差，這是保證批量產品性能一致性的關鍵。

控制系統：集成自動化的控制方案，能夠?qū)囟?、真空度、壓力等關鍵工藝參數進行編程和精確控制，并記錄全程數據，便于工藝追溯和優化。

安全性與穩定性：設計包含多重安全互鎖保護，如超溫、斷水、過流等，旨在保障設備能夠長時間穩定可靠地運行，滿足工業化生產的需要。

碳化硅真空燒結爐是制備高性能碳化硅陶瓷的核心裝備，其技術門檻集中于“超高溫”、“高真空”和“高潔凈度”的協同控制。這類設備的性能直接決定了最終碳化硅產品的質量與可靠性。
